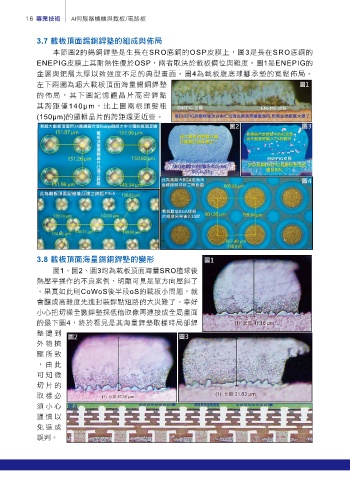

16  專業技術      AI伺服器機櫃與載板/電路板


            3.7 ༱ؐ௟ࠦ፼ზ቟ྦٙଡ଼ϓၾб҅
                 本節圖2的錫銅銲墊是生長在SRO底銅的OSP皮膜上,圖3是長在SRO底銅的
            ENEPIG皮膜上其耐熱性優於OSP,兩者取決於載板價位與難度。圖1是ENEPIG的
            金層與鈀層太厚以致強度不足的典型畫面。圖4為載板腹底球腳承墊的寬鬆佈局。

            左下兩圖為超大載板頂面海量錫銅銲墊
            的佈局,其下圖記憶體晶片高密銲點
            其跨距僅140µ m,比上圖兩根頭髮粗

            (150µm)的邏輯晶片的跨距還更近些。
                                                                        圖2                    圖3




                                                                                   ENEPIG皮膜


                                                   此為某超大BGA載板底                                圖4
                                                   面錫銀銅球腳之跨距圖
                                 Pitch


                                                   載板腹底BGA球腳
                                                   的組成另見後3.10節






            3.8 ༱ؐ௟ࠦऎඎ፼ზ቟ྦٙᜊҖ                                   圖1
                 圖1、圖2、圖3均為載板頂面海量SRO植球後
            熱壓平操作的不良案例,明顯可見是單方向壓斜了
            。果真如此則CoWoS後半段oS的載板小問題,就
            會釀成高難度先進封裝銲點短路的大災難了。幸好
            小心把切樣全數銲墊採低倍取像再連接成全局畫面
            的最下圖4,終於看見是其海量銲墊取樣時局部銲
            墊遭到       圖2                                圖3
            外物擠
            壓所致
            ,由此
            可知微
            切片的
            取樣必
            須小心 圖4
            謹慎以
            免造成
            誤判。
