3.7 AIێɽؐʝஹ̙ቦܓમ͜ஷٛˆЕീᗡٙཥ಻ၾҷഛ(2)

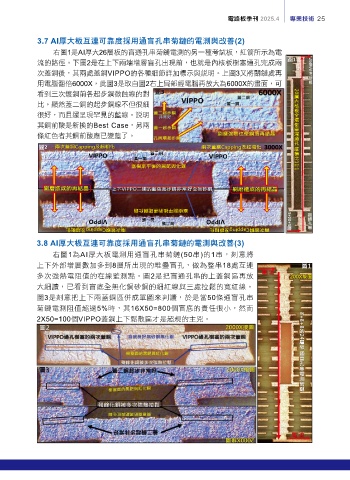

右圖1是AI厚大26層板的盲通孔串菊鏈電測的另一種考試板，紅箭所示為電
圖1
圖
流的路徑。下圖2是在上下兩端增層盲孔出現前，也就是內核板樹塞通孔完成兩
次蓋銅後，其兩處蓋銅VIPPO的各種細節詳加標示與說明。上圖3又將關鏈處再
用電腦翻倍6000X，此圖3是取自圖2右上局部經電腦再放大為6000X的畫面，可
看到三次鍍銅前各起步銅微蝕線的對 20 層內核板全環樹塞深通 孔
比。顯然蓋二銅的起步銅線不但很細
很好，而且還呈現罕見的藍線。說明
其銅前酸是新換的Best Case，另兩
條紅色者其銅前酸應已變藍了。
3000X
圖2 兩次蓋銅Capping及超粗化 兩次蓋銅Capping及超粗化 3000X 縱橫比
圖
VIPPO 蓋二銅 VIPPO
蓋一銅
塞樹削平後的黑鈀與化銅 11:1

刷磨造成的再結晶
刷磨造成的再結晶 上下VIPPO二銅的藍色起步銅非常好全無砂銅 刷磨造成的再結晶
刷磨造成的再結晶

塞樹削平後的黑鈀與化銅
蓋一銅
蓋二銅
VIPPO
VIPPO
兩次蓋銅Capping及超粗化
3.8 AIێɽؐʝஹ̙ቦܓમ͜ஷٛˆЕീᗡٙཥ಻ၾҷഛ(3) 兩次蓋銅Capping及超粗化
右圖1為AI厚大板電測用通盲孔串菊鏈(50串)的1串，刻意將
上下外部增層數加多到8層所出現的堆疊盲孔，做為整串18處互連 圖1
電 流
多次強熱電阻值的在線監測點。圖2是把盲通孔串的上蓋銅區再放 200X接圖
大細讀，已看到盲底全無化銅砂銅的細紅線與三處拉鬆的寬紅線。
圖3是刻意把上下兩蓋銅區併成單圖來判讀，於是當50條通盲孔串
菊鏈電測阻值超過5%時，其16X50=800個盲底的責任很小，然而
2X50=100個VIPPO蓋銅上下鬆散區才是超規的主兇。 8+8+8 的

通盲孔串電測菊鏈 24 層板

電 流
