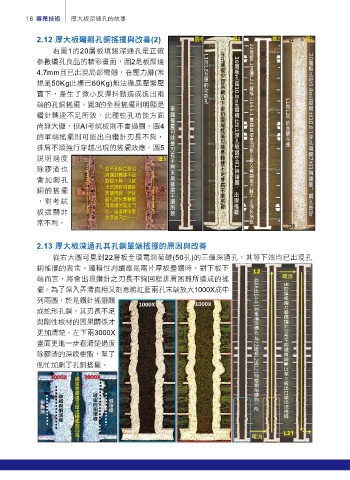

16 專業技術 厚大板深通孔的故事

2.12 ێɽؐᛃᔔˆზศᓖၾҷഛ(2) 圖4 圖3 圖2 L1 圖1

右圖1的20層板填錫深通孔是正確 22
參數鑽孔良品的精彩畫面，圖2是板厚達 L1 L1
4.7mm且已出現局部彎翹，在壓力腳(常 L2
規是50Kg此樣已60Kg)無法徹底壓緊壓 L22
實下，產生了微小反彈抖動造成進出兩
端的孔銅搖擺。圖3的全程搖擺則明顯是 14.5:1
鑽針轉速不足所致，此種蛇孔功能方面
尚無大礙，但AI考試板則不會過關。圖4

的單端搖擺則可能出自鑽針刃長不夠，
排屑不順強行穿越出現的搖擺效應。圖5

說明過度 圖5
除膠渣也 蛇形孔銅主要出
自鑽針轉速不足
會加劇孔 動能不夠，以致
銅的搖擺 出現欺軟怕硬的
搖擺攪動。但從
，對考試 藍孔環與黃樹脂
兩虛線的落差可
板這關非 知，過度除膠渣
也是成因之一。
常不利。 L20

2.13 ێɽؐଉஷˆՉˆზఊ၌ศᓖٙࡡΪၾҷഛ

從右大圖可見到22層板全環電測菊鏈(50孔)的三個深通孔，其等下端均已出現孔
銅搖擺的異常。邏輯性判讀應是兩片厚板疊鑽時，對下板下 L2
端而言，將會出現鑽針之刃長不夠回程排屑困難所造成的搖
擺。為了深入弄清真相又刻意將紅藍兩孔末端放大1000X成中 AR
列兩圖，於是鑽針搖擺釀 14.4:1
1000X 1000X
成蛇形孔銅，其刃長不足
與剛性板材的因果關係才
更加清楚。左下兩3000X
畫面更進一步看清楚過度 22
除膠渣的深咬樹脂，幫了 L2
倒忙加劇了孔銅搖擺。 L21

3000X 3000X

L21
