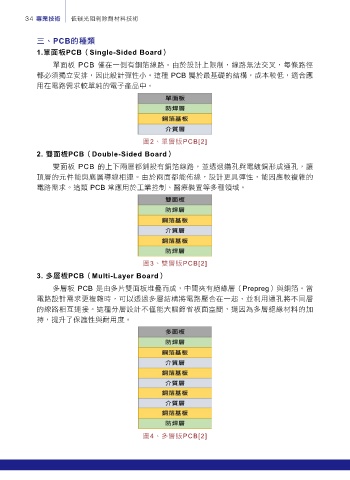

34  專業技術      低碳光阻剝除劑材料技術


            ɧePCBٙ၇ᗳ
            1.ఊࠦؐPCB€Single-Sided Board

                 單面板 PCB  僅在一側有銅箔線路。由於設計上限制，線路無法交叉，每條路徑
            都必須獨立安排，因此設計彈性小。這種 PCB 屬於最基礎的結構，成本較低，適合應
            用在電路需求較單純的電子產品中。








                                             圖2、單層版PCB[2]

            2. ᕐࠦؐPCB€Double-Sided Board
                 雙面板 PCB  的上下兩層都鋪設有銅箔線路，並透過鑽孔與電鍍銅形成通孔，讓
            頂層的元件能與底層導線相連。由於兩面都能佈線，設計更具彈性，能因應較複雜的
            電路需求。這類 PCB 常應用於工業控制、醫療裝置等多種領域。












                                             圖3、雙層版PCB[2]
            3. εᄴؐPCB€Multi-Layer Board

                 多層板 PCB 是由多片雙面板堆疊而成，中間夾有絕緣層（Prepreg）與銅箔。當
            電路設計需求更複雜時，可以透過多層結構將電路壓合在一起，並利用通孔將不同層
            的線路相互連接。這種分層設計不僅能大幅節省板面空間，還因為多層絕緣材料的加
            持，提升了保護性與耐用度。



















                                             圖4、多層版PCB[2]
