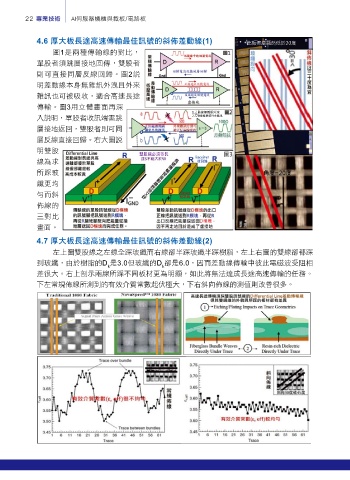

22 專業技術 AI伺服器機櫃與載板/電路板

4.6 ێɽؐڗ௄৷஺ෂ፩௰Գৃ໮ٙુбࢨਗᇞ(1) 此板佈線顯然低於20度
圖1是兩種傳輸線的對比，
單股者須跳層接地回傳，雙股者

則可直接同層反線回歸。圖2說
明差動線本身無雜訊外洩且外來
雜訊也可被吸收，適合高速長途
傳輸。圖3用立體畫面再深
1.差動線無雜訊外洩
入說明，單股者收訊端需跳 2.差動線能吸收外來雜訊
層接地返回，雙股者則可同
層反線直接回歸。右大圖說
明雙股 圖3
Receiver
線為求 收訊端
所踩玻
纖更均

Driver
勻而斜 發訊端
佈線的
三對比
畫面。
4.7 ێɽؐڗ௄৷஺ෂ፩௰Գৃ໮ٙુбࢨਗᇞ(2)

左上圖雙股線之左線全踩玻纖而右線卻半踩玻纖半踩樹脂，左上右圖的雙線卻都踩
到玻纖，由於樹脂的D 是3.0但玻纖的D 卻是6.0，因而差動線傳輸中彼此電磁波受阻相
k
k
差很大。右上剖示兩線所踩不同板材更為明顯，如此將無法達成長途高速傳輸的任務。
下左常規佈線所測到的有效介質常數起伏極大，下右斜向佈線的測值則改善很多。
