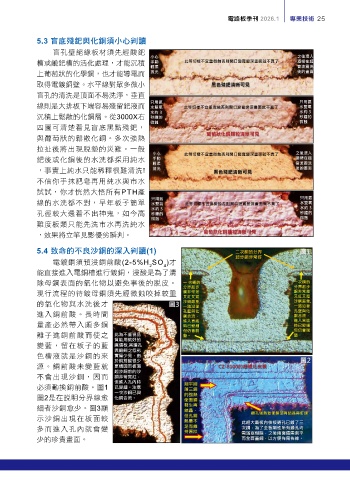

Page 27 - 電路板季刊第110期

電路板季刊 2026.1 專業技術 25

5.3 ֵٛಞ⌼ၾʷზ඲ʃːкᛘ
盲孔壁絕緣板材須先經酸鈀
小心 之後浸入
槽或鹼鈀槽的活化處理，才能沉積 手動 此等切樣不宜重微蝕否則開口變寬變深畫面就不真了 酒精在超
輕柔 音波震洗
上葡萄狀的化學銅，也才能導電而 拋光 後的畫面

取得電鍍銅壁。水平線對眾多微小 黑色殘鈀清晰可見
盲孔的清洗是頂面不易洗淨，垂直
只用氨 只用氨
線則是大排板下端容易殘留鈀液而 水雙氧 此等切樣不宜重微蝕否則開口變寬變深畫面就不真了 水雙氧
水約 3 水約 3
沉積上鬆散的化銅層。從3000X右 秒鐘的 秒鐘的
微蝕 微蝕
四圖可清楚看見盲底黑點殘鈀，
葡萄狀化銅顆粒清晰可見
與葡萄狀的鬆散化銅。多次強熱
拉扯後將出現脫墊的災難。一般
小心 此等切樣不宜重微蝕否則開口變寬變深畫面就不真了 之後浸入
鈀後或化銅後的水洗都採用純水 手動 酒精在超
輕柔 音波震洗
，事實上純水只能稀釋很難清洗! 拋光 黑色殘鈀清晰可見 後的畫面
不信你手抹肥皂再用純水與市水
試試，你才恍然大悟所有PTH產
只用氨 只用氨
線的水洗都不對，早年板子簡單 水雙氧 此等切樣不宜重微蝕否則開口變寬變深畫面就不真了 水雙氧
水約 3 水約 3
孔徑較大還看不出神鬼，如今高 秒鐘的 秒鐘的
微蝕 微蝕
難度板類只能先洗市水再洗純水
，效果將立竿見影優劣瞬判。 葡萄狀化銅顆粒清晰可見

5.4 ߧնٙʔԄӍზٙଉɝкᛘ(1) 二次銅的分界 圖1
起步銅非常好
電鍍銅須預浸銅前酸(2-5%H SO )才
2 4
能直接進入電銅槽進行鍍銅，浸酸是為了清
除母銅表面的氧化物以避免事後的脫皮。 一 次銅的 一次銅的
分界起步 分界起步
現行流程的待鍍母銅須先經微蝕咬掉較重 銅非常差 銅非常差
又紅又寬 又紅又寬
的氧化物與水洗後才 圖3 沙銅嚴重, 沙銅嚴重,
一路沿著
一路沿著
進入銅前酸。長時間 孔壁與化 孔壁與化
銅合流，
銅合流，
量產必然帶入頗多銅 進入盲底 進入盲底
時已變細
時已變細
但仍會脫 但仍會脫
離子進銅前酸而使之 此為不重視品 墊。 墊。
質能用就好的
變藍，留在板子的藍 廉價板,其鑽孔
,
與鍍銅之低劣
色槽液就是沙銅的來 實屬少見，由
於銅前酸很少 圖2
源。銅前酸未變藍就 更槽因而板面 CZ-8100的超粗化皮膜
起步銅前的沙
不會出現沙銅，因而 銅非常寬紅，
但進入孔內時 削平削
必須勤換銅前酸。圖1 已變細。注意 薄三銅
一次沙銅已與 的強熱
圖2是在說明分界線愈 化銅合流。 使面銅
細者沙銅愈少。圖3顯 發生再 鑽孔強熱致使銅箔再結晶與釘頭
結晶，
示沙銅出現在板面較 但孔銅 此超大載板內核板通孔已鍍了三
熱量不
多而進入孔內就會變 足而維 次銅，為了全板剛性所有通孔均
持原狀
需滿塞樹脂，之後兩面還需削平
少的珍貴畫面。 而全面蓋銅，以方便佈局佈線。
