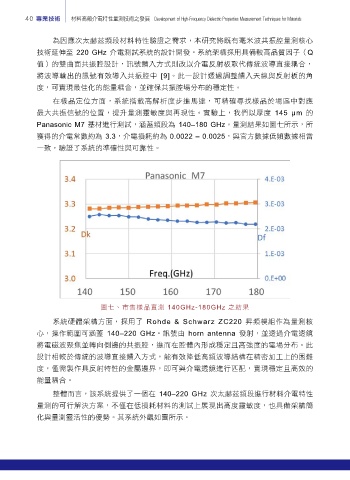

40  專業技術      材料高頻介電特性量測技術之發展 Development of High-Frequency Dielectric Properties Measurement Techniques for Materials


                 為因應次太赫茲頻段材料特性驗證之需求,本研究將既有毫米波共振腔量測核心
            技術延伸至 220 GHz 介電測試系統的設計開發。系統架構採用具備較高品質因子(Q

            值)的雙曲面共振腔設計,訊號饋入方式則改以介電反射板取代傳統波導直接耦合,
            將波導輸出的訊號有效導入共振腔中 [9]。此一設計透過調整饋入天線與反射板的角
            度,可實現最佳化的能量耦合,並確保共振腔場分布的穩定性。

                 在樣品定位方面,系統搭載高解析度步進馬達,可精確尋找樣品於場區中對應
            最大共振信號的位置,提升量測靈敏度與再現性。實驗上,我們以厚度  145  µm  的
            Panasonic M7 基材進行測試,涵蓋頻段為 140–180 GHz。量測結果如圖七所示,所
            獲得的介電常數約為 3.3,介電損耗約為 0.0022 – 0.0025,與官方數據低頻數據相當

            一致,驗證了系統的準確性與可靠性。




























                                圖七、市售樣品實測 140GHz-180GHz 之結果

                 系統硬體架構方面,採用了 Rohde & Schwarz ZC220  昇頻模組作為量測核
            心,操作範圍可涵蓋 140–220 GHz。訊號由 horn antenna  發射,並透過介電透鏡

            將電磁波聚焦並轉向側邊的共振腔,進而在腔體內形成穩定且高強度的電場分布。此
            設計相較於傳統的波導直接饋入方式,能有效降低高頻波導結構在精密加工上的困難
            度,僅需製作具反射特性的金屬邊界,即可與介電透鏡進行匹配,實現穩定且高效的
            能量耦合。

                 整體而言,該系統提供了一個在  140–220  GHz  次太赫茲頻段進行材料介電特性
            量測的可行解決方案,不僅在低損耗材料的測試上展現出高度靈敏度,也具備架構簡
            化與量測靈活性的優勢。其系統外觀如圖所示。
