38 專業技術 用於人工智慧伺服器的先進PCI Express接收端訊號品質驗證

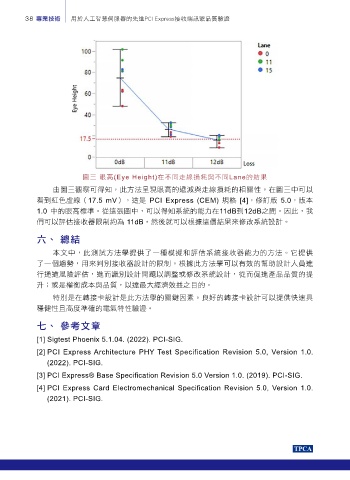

圖三 眼高(Eye Height)在不同走線損耗與不同Lane的結果

由圖三觀察可得知，此方法呈現眼高的遞減與走線損耗的相關性。在圖三中可以
看到紅色虛線（17.5 mV），這是 PCI Express (CEM) 規格 [4]，修訂版 5.0，版本
1.0 中的眼高標準。從這張圖中，可以得知系統的能力在11dB到12dB之間。因此，我
們可以評估接收器限制約為 11dB。然後就可以根據這個結果來修改系統設計。

ʬe ᐼഐ

本文中，此測試方法學提供了一種模擬和評估系統接收器能力的方法。它提供
了一個趨勢，用來判別接收器設計的限制。根據此方法學可以有效的幫助設計人員進
行通道風險評估，進而識別設計問題以調整或修改系統設計，從而促進產品品質的提
升；或是權衡成本與品質，以達最大經濟效益之目的。
特別是在轉接卡設計是此方法學的關鍵因素。良好的轉接卡設計可以提供快速具
穩健性且高度準確的電氣特性驗證。

ɖe ਞϽ˖௝
[1] Sigtest Phoenix 5.1.04. (2022). PCI-SIG.

[2] PCI Express Architecture PHY Test Specification Revision 5.0, Version 1.0.
(2022). PCI-SIG.
[3] PCI Express® Base Specification Revision 5.0 Version 1.0. (2019). PCI-SIG.

[4] PCI Express Card Electromechanical Specification Revision 5.0, Version 1.0.
(2021). PCI-SIG.
