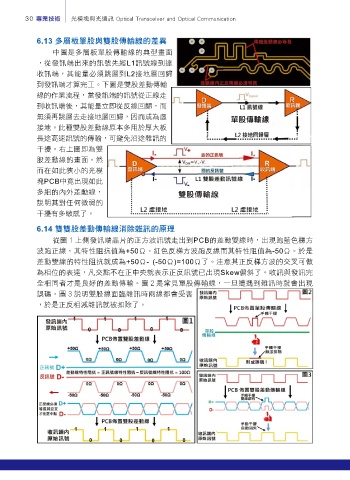

30 專業技術 光模塊與光通訊 Optical Transceiver and Optical Communication
6.13 εᄴؐఊٰၾᕐٰෂ፩ᇞٙࢨମ
中圖是多層板單股傳輸線的典型畫面
，從發訊端出來的訊號先經L1訊號線到達
收訊端，其能量必須跳層到L2接地層回歸
到發訊端才算完工。下圖是 雙股差動傳輸
線的作業流程，當發訊端的訊號從正線走
到收訊端後，其能量立即從反線回歸，而
無須再跳層去走接地層回歸，因而成為虛
接地。此種雙股差動線原本多用於厚大板
長途高速訊號的傳輸，可避免沿途雜訊的
干擾。右上圖即為雙
股差動線的畫面。然
而在如此狹小的光模
塊PCB中竟出現如此
多組的內外差動線，
說明其對任何微弱的
干擾有多敏感了。
6.14 ᕐᕐٰࢨਗෂ፩ᇞऊৰᕏৃٙࡡଣ
從圖１上側發訊端晶片的正方波訊號走出到PCB的差動雙線時，出現跑藍色梯方
波跑正線，其特性阻抗值為+50Ω。紅色反梯方波跑反線而其特性阻值為-50Ω。於是
差動雙線的特性阻抗就成為+50Ω- (-50Ω)=100Ω了。注意其正反梯方波的交叉可做
為相位的表達，凡交點不在正中央就表示正反訊號已出現Skew偏斜了。收訊與發訊完
全相同者才是良好的差動傳輸。圖２是常見單股傳輸線，一旦遭遇到雜訊時就會出現
誤碼。圖３說明雙股線面臨雜訊時兩線都會受害
，於是正反相減雜訊就被扣除了。
1 1 1 1
0 0 0 0
