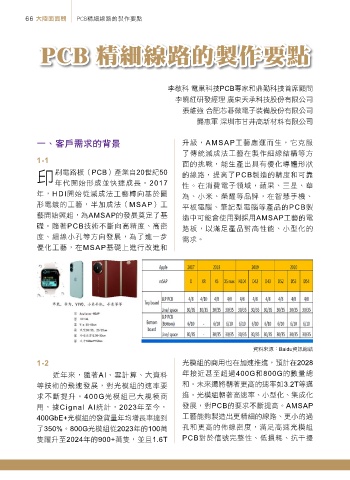

66 大陸面面觀 PCB精細線路的製作要點
ၚᇞ༩ٙႡЪࠅᓃ
PCB ၚᇞ༩ٙႡЪࠅᓃ
PCB
李敬科 電巢科技PCB專家和鼎勤科技首席顧問
李曉紅研發經理 廣東天承科技股份有限公司
張維強 合肥芯碁微電子裝備股份有限公司
龔惠軍 深圳市甘井高新材料有限公司
ɓe܄˒ცӋٙߠ౻ 升級,AMSAP工藝應運而生,它克服
了傳統減成法工藝在製作細線結構等方
1-1
面的挑戰,能生產出具有優化導體形狀
印 刷電路板(PCB)產業自20世紀50 的線路,提高了PCB製造的精度和可靠
年代開始形成並快速成長。2017
年,HDI開始從減成法工藝轉向基於圖 性。在消費電子領域,蘋果、三星、華
為、小米、榮耀等品牌,在智慧手機、
形電鍍的工藝,半加成法(MSAP)工 平板電腦、筆記型電腦等產品的PCB製
藝開始興起,為AMSAP的發展奠定了基 造中可能會使用到採用AMSAP工藝的電
礎。隨著PCB技術不斷向高精度、高密 路板,以滿足產品對高性能、小型化的
度、細線小孔等方向發展,為了進一步 需求。
優化工藝,在MSAP基礎上進行改進和
資料來源:Baidu資訊總結
1-2 光模組的商用也在加速推進,預計在2028
近年來,隨著AI、雲計算、大資料 年接近甚至超過400G和800G的數量總
等技術的飛速發展,對光模組的速率要 和。未來還將朝著更高的速率如3.2T等邁
求不斷提升。400G光模組已大規模商 進。光模組朝著高速率、小型化、集成化
用,據Cignal AI統計,2023年至今, 發展,對PCB的要求不斷提高。AMSAP
400GbE+光模組的發貨量年均增長率達到 工藝能夠製造出更精細的線路、更小的過
了350%。800G光模組從2023年的100萬 孔和更高的佈線密度,滿足高速光模組
隻躍升至2024年的900+萬隻,並且1.6T PCB對於信號完整性、低損耗、抗干擾
